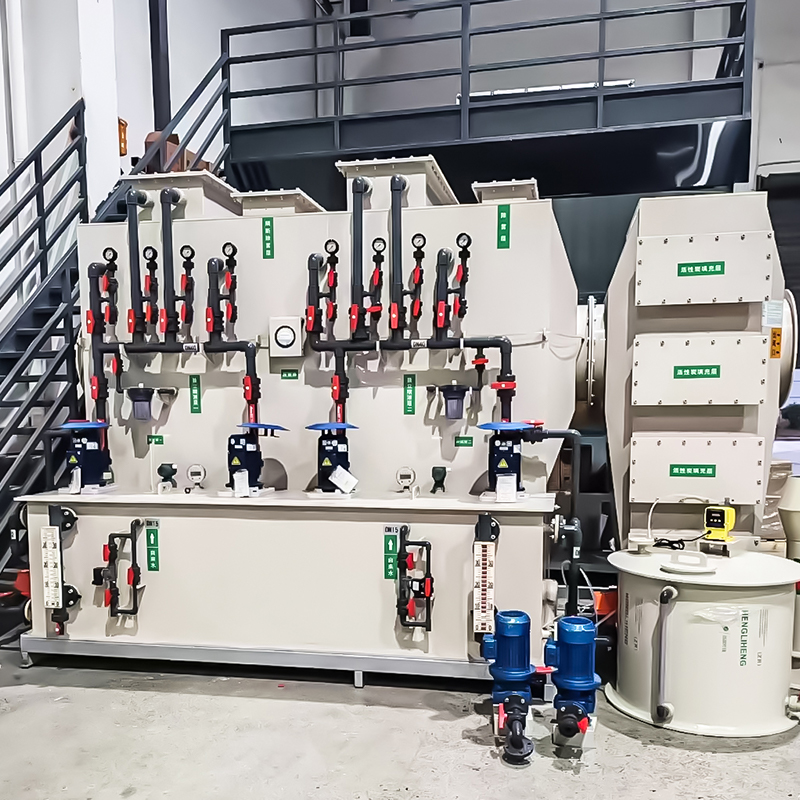

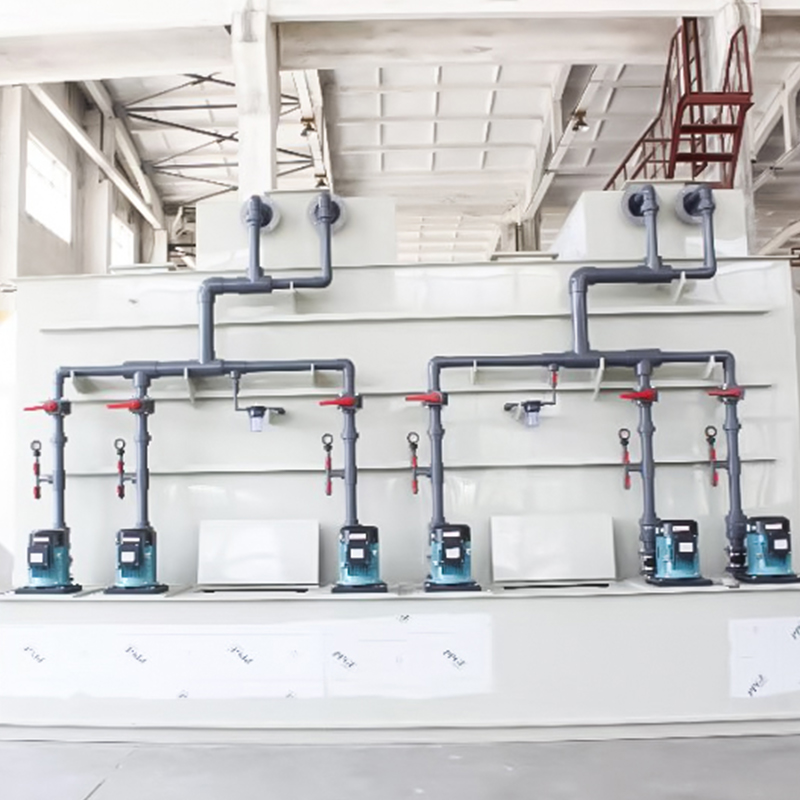

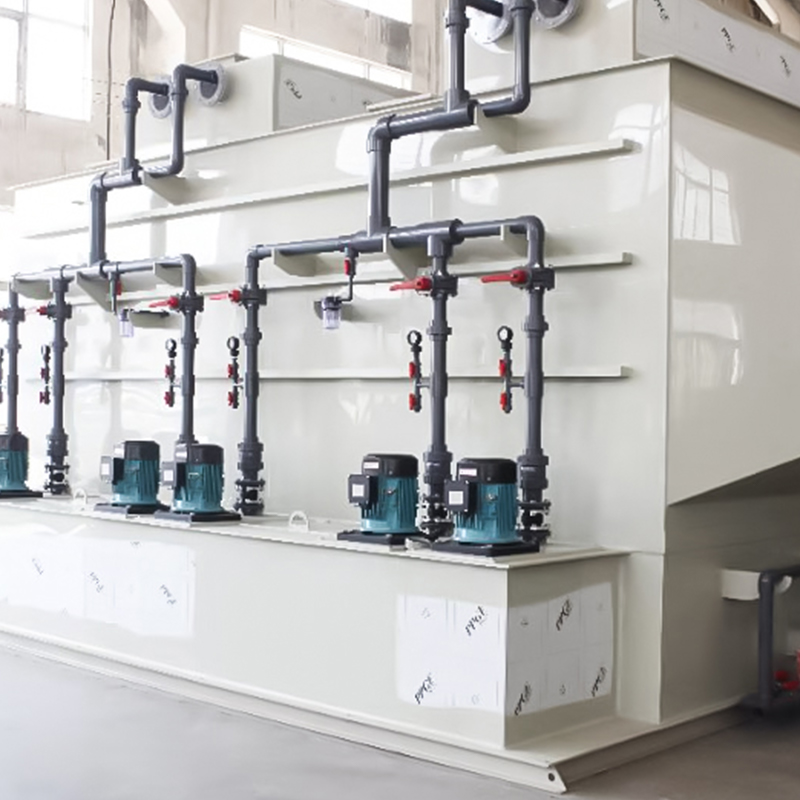

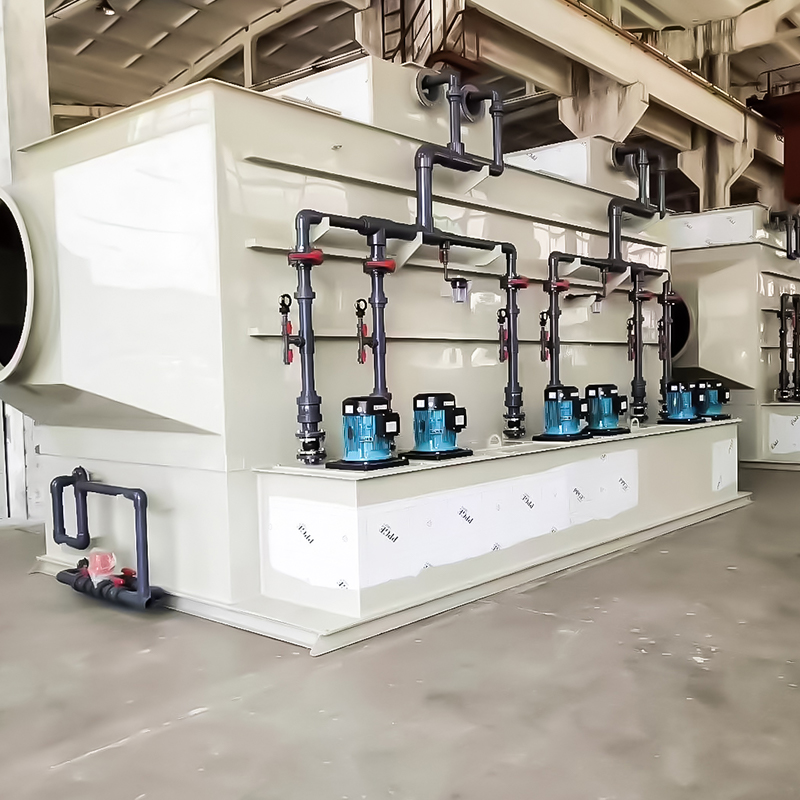

Yatay püskürtme kulesinin çalışma prensibi
Yatay püskürtme kulesi, gaz-sıvı teması yoluyla egzoz gazının arıtılmasını gerçekleştirir. İşin özü atık gazdaki kirleticileri sprey sıvı (temiz su, kimyasallar vb.) kullanarak absorbe etmek veya nötralize etmektir.
Spesifik süreç aşağıdaki gibidir:
1. Atık gaz girişi: Atık gaz kule gövdesinin bir ucundan yatay olarak girer ve kule içindeki kanal boyunca akar.
2. Püskürtme atomizasyonu: Püskürtme sistemi (pompa, boru, nozul) sıvıyı basınçlandırdıktan sonra nozul aracılığıyla ince damlacıklar halinde atomize eder ve kule içinde eşit şekilde dağıtılır.
3. Gaz-sıvı reaksiyonu: Atomize damlacıklar yatay olarak akan atık gazla tam temas halindedir ve kirleticiler fiziksel olarak (toz yapışması gibi) veya kimyasal reaksiyonlarla (asit-baz nötrleştirmesi gibi) adsorbe edilir.
4. Arıtma gazının boşaltılması: İşlenen gaz, buğu çözücü cihaz tarafından diğer uçtan uzaklaştırılır.
5. Atık sıvı arıtımı: Kirletici maddeleri emen atık sıvı, kulenin tabanından boşaltılır ve sonraki arıtma sistemine girer.
Yatay püskürtme kulesinin yapı tasarımının analizi
Yapısının "gaz-sıvı temas verimliliğini artırma" ve "çalışma kararlılığını sağlama" etrafında tasarlanması gerekiyor ve temel bileşenler şunları içeriyor:
1. Kule yapısı
- Malzeme: Asit ve alkali direnci ve yüksek sıcaklık direnci sağlamak için atık gazın (PP plastik, fiberglas, karbon çeliği korozyon önleyici gibi) korozyon direncine göre seçim yapın.
- Boyut: Uzunluk, egzoz gazı arıtma hacmine ve kalma süresine göre tasarlanmıştır (genellikle egzoz gazı kulede 1-3 saniye tutulmalıdır) ve hava akışında kısa devre oluşmasını önlemek için genişlik ve yükseklik püskürtme kapsama aralığına uygun olmalıdır.
2. Hava giriş ve çıkış cihazları
- Hava girişi: Çoğunlukla alev portları veya kademeli olarak genişletilebilen tipler olarak tasarlanmıştır, böylece egzoz gazı kule gövdesine eşit şekilde dağıtılır ve aşırı yerel hava akışı nedeniyle yetersiz arıtmanın önüne geçilir.
- Hava çıkışı: Sıvı damlacıklarının arıtılmış gazla birlikte dışarı çıkmasını önlemek için, hava girişinin karşısında bulunan bir buğu giderme cihazının (bölme plakaları ve tel örgü buğu giderme cihazı gibi) kurulması gerekir.
3. Yağmurlama sistemi
- Nozul: Temel bileşenlerin iyi bir atomizasyon etkisine sahip olması gerekir (damlacıkların çapı 100-300μm'dir ve eşit şekilde dağıtılır. İçi boş koni nozullar veya spiral nozullar sıklıkla kullanılır; miktar ve düzen, kör noktaları önlemek için tüm hava akışı kesitini kapsamalıdır.
- Boru hattı ve pompa: Boruların korozyona dayanıklı olması gerekir ve püskürtme basıncının stabilitesini sağlamak için pompa yüksekliği ve akış hızı, nozül gereksinimlerine uygun olmalıdır.
4. Gaz-sıvı temas alanı
- Bazı kule gövdeleri (balya halkaları, basamak halkaları gibi) doldurulacak veya gaz-sıvı temas alanını ve süresini artırmak ve emme verimliliğini artırmak (özellikle düşük konsantrasyonlu atık gaz için) için saptırma plakaları kullanılacaktır.
5. Sıvı depolama ve drenaj sistemi
- Kulenin alt kısmındaki sıvı depolama alanı: Spreyi depolamak için yeterli hacim tasarlanmalı ve sıvı hacmini kontrol edecek bir sıvı seviye ölçer ayarlanmalıdır.
- Sıvı boşaltma portu: atık sıvının boşaltılmasını kolaylaştırmak için sıvı depolama alanının alt kısmında bulunur; bazıları doymamış sıvıyı geri dönüştürebilen ve ilaç tüketimini azaltabilen bir sirkülasyon pompasıyla tasarlanmıştır.
6. Yardımcı yapı
- Muayene delikleri (nozulların ve dolguların kolay bakımı için), gözlem pencereleri (dahili çalışma durumunu izlemek), korozyon önleyici kaplamalar (kule ömrünü uzatmak için) vb.
Tasarımın önemli noktaları
- Gaz-sıvı akış hızı uyumu: Egzoz gazı akış hızı çok yüksektir ve sıvının taşınması kolaydır. Çok düşükse arıtma verimliliği düşük olur ve hesaplama yoluyla optimize edilmesi gerekir.
- Direnç kontrolü: Yapısal tasarımın hava akışı direncini azaltması ve fan enerji tüketimini azaltması gerekir.
- Korozyon önleyici ve sıcaklık direnci: Ekipmanın korozyonunu önlemek için atık gaz bileşimine (kükürt ve klor gibi) ve sıcaklığa göre uygun malzemeyi seçin.
Makul tasarım sayesinde yatay püskürtme kulesi toz, asit ve alkali atık gazları ve bazı organik atık gazları verimli bir şekilde işleyebilir ve kimya, kaplama, elektrokaplama ve diğer endüstriler için uygundur.
| Yatay püskürtme kulesi 5000 - 30000 m³ arası hava hacmini idare edebilir ve gerçek ihtiyaçlara göre özelleştirilebilir. | |||||
| Seri Numarası | İsim | Özellikler (Uzunluk * Genişlik * Yükseklik, birim: mm) | Birim | miktar | Açıklamalar |
| 1 | Yatay püskürtme kulesi (taşıma havası hacmi: 5000 m³/h) | 2500 (değişken çap boyutu dahil) * 1200 (su deposu boyutu hariç) * 1800 | Ayarla | 1 | 1. Ekipman malzemeleri, belirli fabrika gereksinimlerini karşılamak üzere özelleştirilmiş kalınlıklara sahip PP, 304 paslanmaz çelik ve FRP'yi içerir. 2. Boş kule hızı: saniyede 1,5 metre; 3. 4 × 4 inç spiral nozullu tek katmanlı püskürtme sistemi; 4. Tek katmanlı Ø50mm Pall halkaları ambalajı ≥600mm; 5. Tek katmanlı PP tel örgü buğu giderici ≥200mm; 6. İki adet Ø500mm şeffaf temperli cam inceleme portu; 7. Giriş/çıkış çapı: 400mm; 8. Yan tarafta bir adet entegre kimyasal dozaj tankı; 9. Bir tahliye portu, taşma portu, manuel/otomatik şamandırayla çalıştırılan su doldurma sistemi; |
| - | Sirkülasyon pompası | 1,5 kW | Ayarla | 1 | Dikey asit ve alkaliye dayanıklı PP korozyon önleyici pompa, akış: 169 m³/saat, kaldırma: 15 m, iki kademeli enerji tasarruflu motor |
| 2 | Yatay püskürtme kulesi (taşıma havası hacmi: 10000 m³/h) | 3000 (değişken çap boyutu dahil) * 1500 (su deposu boyutu hariç) * 1800 | Ayarla | 1 | 1) Ekipman malzemeleri, belirli fabrika gereksinimlerini karşılamak üzere özelleştirilmiş kalınlıklara sahip PP, 304 paslanmaz çelik ve FRP'yi içerir; 2) Boş kule hızı: saniyede 1,5 metre; 3) Altı adet 4 inçlik spiral nozullu bir püskürtme katmanı; 4) ≥600mm ambalajlı Ø50mm Pall halkalarından oluşan bir katman; 5) Bir kat PP tel örgü buğu giderici ≥200mm; 6) İki adet Ø500mm şeffaf temperli cam inceleme portu; 7) Giriş/çıkış çapı: ￠600mm; 8) Yan tarafta bir adet entegre kimyasal dozaj tankı. 9) Bir drenaj portu, taşma portu, manuel/otomatik şamandırayla çalıştırılan su doldurma sistemi; |
| - | Sirkülasyon pompası | 2,2 kW | Ayarla | 1 | Dikey asit ve alkaliye dayanıklı PP korozyon önleyici pompa, akış: 24 m³/saat, kaldırma: 20 m, iki kademeli enerji tasarruflu motor |
| 3 | Yatay püskürtme kulesi (taşıma havası hacmi: 15000 m³/h) | 3600 (değişken çap boyutu dahil) * 1500 (su deposu boyutu hariç) * 1800 | Ayarla | 1 | 1. Ekipman malzemeleri, belirli fabrika gereksinimlerini karşılamak üzere özelleştirilmiş kalınlıklara sahip PP, 304 paslanmaz çelik ve FRP'yi içerir. 2. Boş kule hızı: saniyede 1,5 metre; 3. 8 1/4 inç spiral nozullu tek katmanlı püskürtme sistemi; 4. Tek katmanlı Ø50mm Pall halkaları ambalajı ≥600mm; 5. Tek katmanlı PP tel örgü buğu giderici ≥200mm; 6. İki adet Ø500mm şeffaf temperli cam inceleme portu; 7. Giriş/çıkış çapı: 700mm; 8. Yan tarafta bir adet entegre kimyasal dozaj tankı; 9. Bir tahliye portu, taşma portu, manuel/otomatik şamandırayla çalıştırılan su doldurma sistemi; |
| - | Sirkülasyon pompası | 3,75kw | Ayarla | 1 | Dikey asit ve alkaliye dayanıklı PP korozyon önleyici pompa, akış: 28 m³/saat, kaldırma: 28 m, iki kademeli enerji tasarruflu motor |
| 4 | Yatay püskürtme kulesi (taşıma havası hacmi: 20000 m³/h) | 4200 (değişken çap boyutu dahil) * 1500 (su deposu boyutu hariç) * 1800 | Ayarla | 1 | 1) Ekipman malzemeleri, belirli fabrika gereksinimlerini karşılamak üzere özelleştirilmiş kalınlıklara sahip PP, 304 paslanmaz çelik ve FRP'yi içerir. 2) Boş kule hızı: saniyede 1,5 metre; 3) 8 1/4 inç spiral nozullu bir püskürtme katmanı; 4) ≥600mm ambalajlı Ø50mm Pall halkalarından oluşan bir katman; 5) Bir kat PP tel örgü buğu giderici ≥200mm; 6) İki adet Ø500mm şeffaf temperli cam inceleme portu; 7) Giriş/çıkış çapı: 800 mm; 8) Yan tarafta bir adet entegre kimyasal dozaj tankı. 9) Bir drenaj portu, taşma portu, manuel/otomatik şamandırayla çalıştırılan su doldurma sistemi; |
| Sirkülasyon pompası | 3,75kw | Ayarla | 1 | Dikey Kuru Çalışan PP Korozyona Dirençli Pompa Debi: 28 m³/saat Kafa: 28 m Tier 2 Enerji Verimliliği Motoru Marka: Riyiguobao | |
| 5 | Yatay püskürtme kulesi (taşıma havası hacmi: 25000 m³/h) | 4100 (değişken çap boyutu dahil) * 2000 (su deposu boyutu hariç) * 1900 | Ayarla | 1 | 1. Ekipman malzemeleri, belirli fabrika gereksinimlerini karşılamak üzere özelleştirilmiş kalınlıklara sahip PP, 304 paslanmaz çelik ve FRP'yi içerir. 2. Boş kule hızı: saniyede 1,5 metre; 3. 10 adet 4 inçlik spiral nozullu tek katmanlı püskürtme sistemi; 4. Tek katmanlı Ø50mm Pall halkaları ambalajı ≥600mm; 5. Tek katmanlı PP tel örgü buğu giderici ≥200mm; 6. İki adet Ø500mm şeffaf temperli cam inceleme portu; 7. Giriş/çıkış çapı: ￠900mm; 8. Yan tarafta bir adet entegre kimyasal dozaj tankı; 9. Bir tahliye portu, taşma portu, manuel/otomatik şamandırayla çalıştırılan su doldurma sistemi; |
| - | Sirkülasyon pompası | 5,5kw | Ayarla | 1 | Dikey asit ve alkaliye dayanıklı PP korozyon önleyici pompa, akış: 38 m³/saat, kaldırma: 32 m, iki kademeli enerji tasarruflu motor, marka: Rizhao Guobao; |
| 6 | Yatay püskürtme kulesi (taşıma havası hacmi: 30000 m³/h) | 4500 (değişken çap boyutu dahil) * 2000 (su deposu boyutu hariç) * 1900 | Ayarla | 1 | 10. Ekipman malzemeleri, belirli fabrika gereksinimlerini karşılamak üzere özelleştirilmiş kalınlıklara sahip PP, 304 paslanmaz çelik ve FRP'yi içerir. 11. Boş kule hızı: saniyede 1,5 metre; 12. 13 adet 4 inçlik spiral nozullu tek katmanlı püskürtme sistemi; 13. Tek katmanlı Ø50mm Pall halkaları ambalajı ≥600mm; 14. Tek katmanlı PP tel örgü buğu giderici ≥200mm; 15. İki adet Ø500mm şeffaf temperli cam inceleme portu; 16. Giriş/çıkış çapı: ￠1000mm; 17. Yan tarafta bir adet entegre kimyasal dozaj tankı. Bir drenaj portu, taşma portu, manuel/otomatik şamandırayla çalıştırılan su doldurma sistemi; |
| - | Sirkülasyon pompası | 7,5 kW | Ayarla | 1 | Dikey asit ve alkaliye dayanıklı PP korozyon önleyici pompa, akış: 50m³/saat, kaldırma: 38m, iki kademeli enerji tasarruflu motor, marka: Rizhao Guobao; |
| - | Diğer özellikler Standart dışı özelleştirme | - | - | - | |
