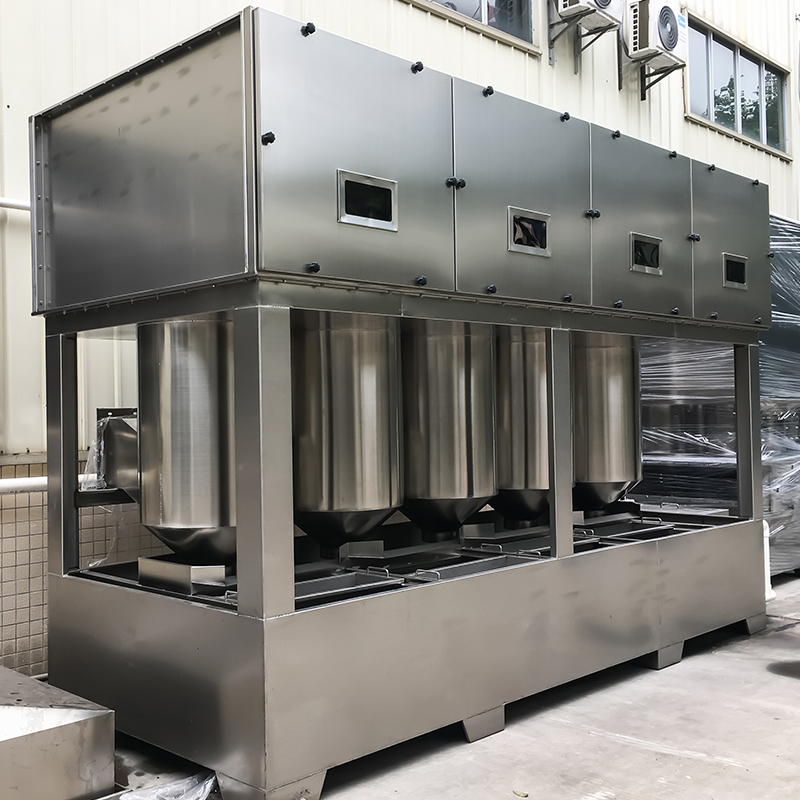

Hibrit siklon püskürtme kulesi

Hibrit Siklon Kulesi ("Siklon Hibrit Püskürtme Kulesi" veya "Hibrit Siklon Kulesi" olarak da bilinir)

Bu, tek bir kule içerisinde yüksek hızlı siklonik santrifüjlü ayırmayı çok katmanlı sprey emilimiyle birleştiren bir ıslak arıtma cihazıdır. Beş mekanizmayı birleştirir: atalet, santrifüjleme, çarpışma, emülsifikasyon ve emilim, aynı cihazda "partikül madde yakalama gaz halindeki kirletici emilim buğu giderme ve dehidrasyon" sürecinin tamamını tamamlar.

I. Çalışma Prensibi (Dört Adımlı Entegrasyon)

1. Siklonik Sürüklenme

Toz veya kirletici madde yüklü egzoz gazı, fanın negatif basıncı altında kulenin alt kısmındaki "siklon jeneratörüne" (kılavuz kanatlı siklon) teğetsel olarak girer. Hava akışı anında 15-25 m/s'ye kadar hızlandırılarak oldukça girdaplı bir akış alanı oluşturulur.

2. Gaz-Sıvı Emülsifikasyonu

Kulenin alt kısmındaki sirkülasyonlu bir su pompası, emme sıvısını (su, alkali çözelti veya oksidan), ters akıntı yönünde püskürtüldüğü kulenin tepesindeki spiral ağızlığa iletir. Yüksek hızlı siklonik akışın etkisi altında, sıvı damlacıkları kesilir ve mikron boyutunda damlacıklar halinde atomize edilir; bunlar daha sonra dönen hava akışıyla iyice karıştırılarak bir "gaz-sıvı emülsiyon sistemi" oluşturulur. • Parçacıklar: Merkezkaç kuvveti onları kule duvarına doğru fırlatır, burada sıvı filmle çarpışır ve aşağı doğru taşınırlar.
• Gaz halindeki kirleticiler (HCl, NH₃, BTEX, vb.): Emülsifikasyon bölgesinde çözülür, nötralize edilir veya oksitlenir.

3 Santrifüj Ayırma
Emülsifiye edilmiş sistem, akış yarıçapının kademeli olarak azaldığı ve merkezkaç kuvvetinin katlanarak arttığı "yakınlaşan-ıraksak" santrifüj silindirine girer. Yüksek yoğunluklu damlacıklar ve toz parçacıkları duvarlara doğru atılır ve duvarlar boyunca aşağıya doğru kartere doğru akar. Arıtılmış kuru gaz merkezi eksene doğru birleşir ve yükselir.

4 Paketleme İnce Yıkama Buğu Giderme
Yükselen hava akışı daha sonra bir veya iki katmandan (Pall halkaları veya içi boş toplar) ve kalan kirletici maddeleri daha da uzaklaştırmak için ikincil bir spreyden geçer. Üst kısımdaki oluklu levha veya tel örgü buğu çözücü, sürüklenen damlacıkları yakalar ve sonunda temiz gaz, standartları karşılayacak şekilde fan tarafından boşaltılır.
Tüm süreç kapalı devre bir sıvı döngüsünü içerir ve tortu, bir kazıyıcı veya çamur giderme cihazı tarafından düzenli olarak çıkarılır.

II. Yapısal Özellikler
• Entegre tasarım: Girdap bölümlü püskürtme bölümü dolgu bölümü buğu giderme bölümü, dört işlevi birleştirir, aynı hava hacmine sahip geleneksel bir püskürtme kulesinin kapladığı alanın %60'ından daha azını kaplar.
• Tıkanmaz nozul: Dahili filtre kartuşlu geniş çaplı bir spiral nozül kullanır, bu da boya kalıntısı ve elyaf nedeniyle tıkanmaya karşı daha az duyarlı olmasını sağlar.
• Çıkarılabilir girdap modülü: SUS304/316L veya FRP'den yapılmıştır, aşındığında tamamen çıkarılabilir ve değiştirilebilir.
• PLC değişken frekans kontrolü: Basınç farkına bağlı olarak fan hızını otomatik olarak ayarlayarak %30'un üzerinde enerji tasarrufu sağlar.

III. Uygulanabilir Gaz/Toz Uygulamaları
Sektördeki Tipik Kirleticiler Tasarımında Dikkat Edilecek Hususlar
Otomotiv/Mobilya Sprey Boyama Boya sisi, benzen bazlı VOC'ler, yapışkan toz Kule gövdesi: SUS304, dolaşan suya eklenen boya sisi topaklaştırıcısı
Donanım Taşlama/Parlatma Metal tozu (yağ içeren) Büyük parçacıkları çıkarmak için ön siklon, kazıyıcılarla donatılmış kule
Kimyasal/Farmasötik HCl, NH₃, HF, diklorometan İki aşamalı emilim: su öncesi alkali/oksitleyici çözelti sonrası
Atık Yakma/Kanalizasyon Arıtma Tesisi Koku, NH₃, H₂S Kule gövdesi: FRP korozyon koruması, sodyum hipoklorit ilaveli sirkülasyon suyu
Kazan/Fırın Egzozu: Duman, SO₂, NOₓ Kule girişinden önce <80°C'ye soğutma

IV. Teknik Performans Göstergeleri (Tipik Değerler)
• Hava akışı: 5.000–80.000 m³/sa (paralel genişletme mümkündür)
• Toz Giderme Verimliliği: ≥%99 (partiküller ≥1 μm)
• Buğu Giderme Verimliliği: ≥95%
• Basınç Düşüşü: 800-1200 Pa
• Çalışma Sıcaklığı: ≤80°C (FRP); ≤150°C (SUS316L)

V. Geleneksel Püskürtme Kulelerine Göre Avantajları
① Santrifüjlü ön ayırma, dolgu yükünü %70 oranında azaltarak tıkanmaya daha az eğilimli olmasını sağlar.
② Dönen hava akışı kütle transferini artırarak aynı hacimdeki ekipmanlar için arıtma verimliliğini %15'in üzerinde artırır.
③ Hareketli parça yok, bakımı kolaylaştırıyor ve yıllık bakım maliyetleri ekipman yatırımının %2'sinden az.

Hibrit siklon kulesi, yüksek viskoziteli toz, yağlı buğu, tıkanma ve yüksek hava hacmi gibi karmaşık çalışma koşulları altında bile partikül maddeyi eşzamanlı olarak yakalamak ve gaz halindeki kirleticileri absorbe etmek için birleşik bir "yüksek hızlı siklon çok aşamalı püskürtme" mekanizmasını kullanır. Püskürtme, kimya mühendisliği ve metalurji gibi endüstrilerde atık gaz ön arıtımı veya derin saflaştırma için son derece etkili bir seçimdir.
