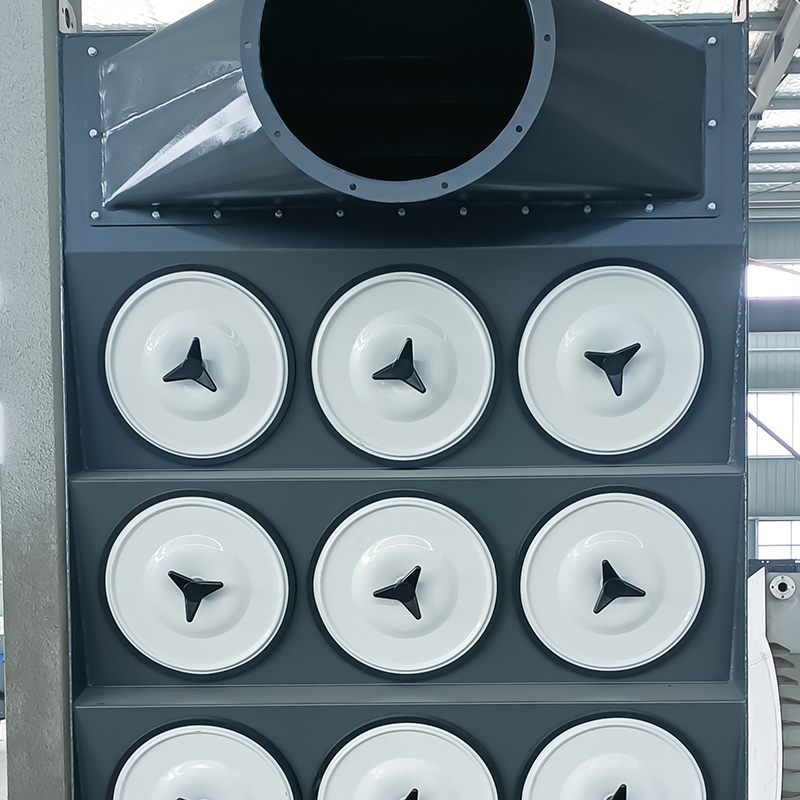

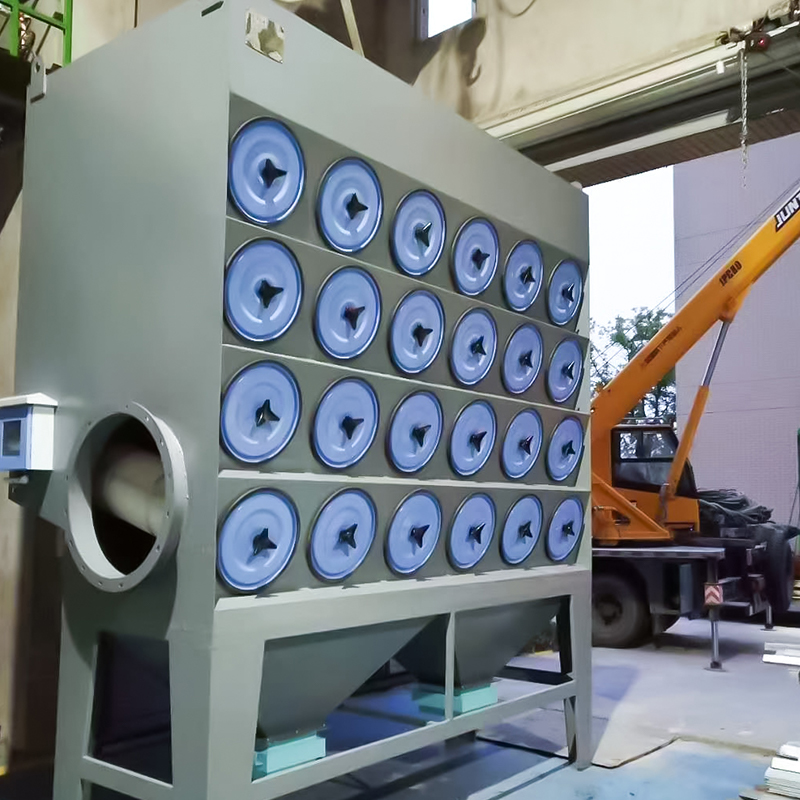

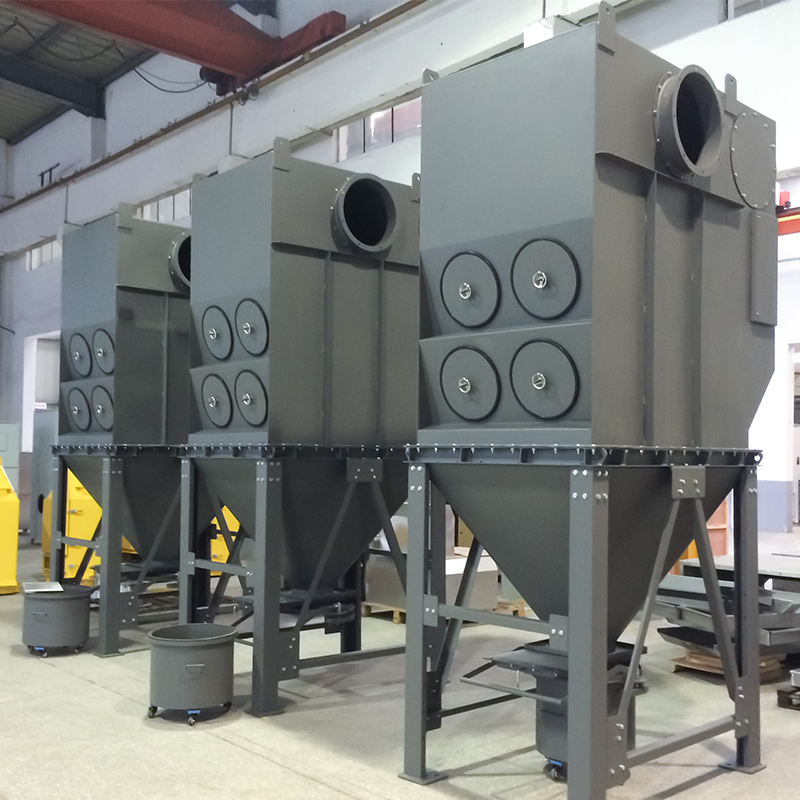

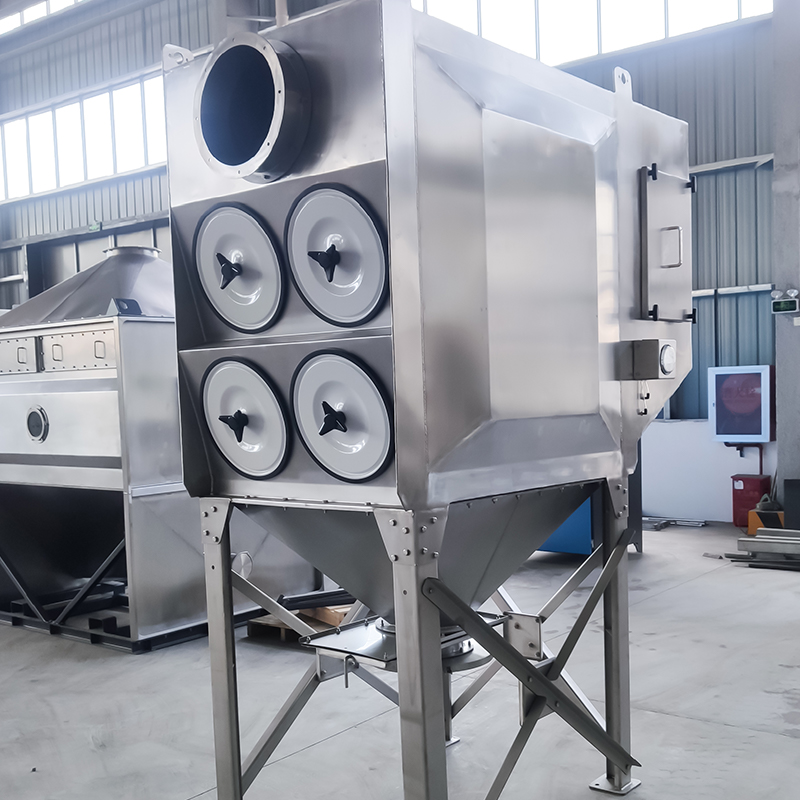

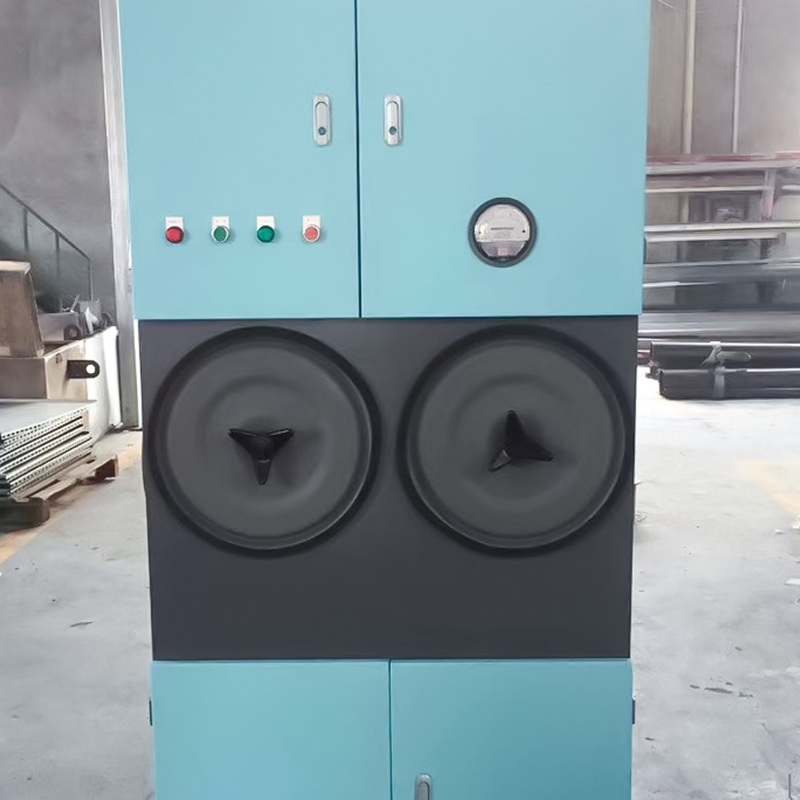

Kartuş toz toplayıcı

Bağımsız Kartuşlu Toz Toplayıcı Teknik Özellikleri

Kartuşlu Toz Toplayıcıların Temel Teknolojileri için Hesaplama Formülleri

1. Filtrasyon Hızı (v)

Filtrasyon hızı, birim zamanda bir filtre kartuşunun etkili filtreleme alanından geçen gazın hacmidir ve temel bir tasarım parametresidir:
v = \frac{Q}{60 \times A}

- v: Filtrasyon hızı (m/dak), tipik olarak toz özelliklerine göre seçilir (örneğin, kuru, yapışkan olmayan toz için 1,0-2,0 m/dak, yapışkan toz için 0,5-1,0 m/dak);
- Q: İşleme havası hacmi (m³/h);
- A: Toplam etkili filtreleme alanı (m²).

2. Toplam Etkin Filtrasyon Alanı (A)

A = n \times A_1

- n: Filtre kartuşu sayısı;
- A_1: Kartuş boyutlarından hesaplanan tek bir filtre kartuşunun etkili filtreleme alanı (m²): A_1 = \pi \times D \times L (D, kartuş çapıdır, m; L, kartuş uzunluğudur, m).

3. Filtre Kartuş Sayısı (n)

Hava hacmi ve filtreleme hızından elde edilir:
n = \frac{Q}{60 \times v \times A_1}

4. Ekipman Direnci (ΔP)

Kartuşlu toz toplayıcının toplam direnci, filtre ortamının kendi direncinden ve toz tabakasının direncinden oluşur. Ampirik formül (tahmini):
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Temiz filtre kartuşu direnci (Pa), tipik olarak 100-200 Pa;
- \Delta P_d: Toz tabakası kalınlığı ve filtreleme hızıyla ilişkili olan toz tabakası direnci (Pa). Çalışma sırasında toplam direnç genellikle 1000-1500 Pa arasında kontrol edilir.

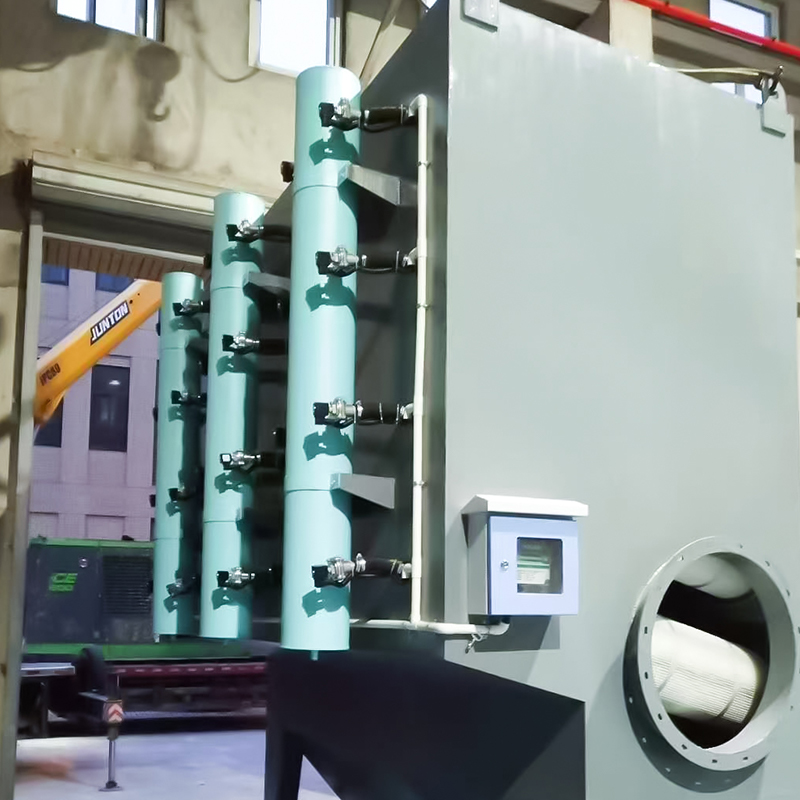

5. Darbe Enjeksiyon Parametreleri (nabız temizleme modelleri için)

- Enjeksiyon Basıncı: Tipik olarak 0,4-0,6 MPa (basınçlı hava);
- Enjeksiyon Süresi: Filtre kartuşu başına 0,1-0,2 saniye;
- Enjeksiyon Döngüsü: Direnç ayarına bağlı olarak, genellikle 30-120 saniye (diferansiyel basınç kontrolörü aracılığıyla otomatik olarak ayarlanabilir).

Ekipmanın verimli ve istikrarlı çalışmasını sağlamak için yukarıdaki formül, gerçek çalışma koşullarına (toz konsantrasyonu, parçacık boyutu ve sıcaklık gibi) göre ayarlanmalıdır.
